1. 中断管理
1.1 中断管理简介
中断是微控制器的一个常见特性，中断由硬件产生，当中断产生后 CPU 就会中断当前的流程转而去处理中断服务，Cortex-M 内核的 MCU 提供了一个用于中断管理的嵌套向量中断控制器（NVIC）
当多个中断来临时处理器应该享有哪一个中断是由中断的优先级来决定的，高优先级的中断（优先级编号小）首先得到响应，而高优先级的中断可以抢占低优先级的中断，即中断嵌套。Cortex-M 处理器的有些中断是具有固定的优先级的，比如复位、NMI、HardFault，这些中断的优先级都是负数，优先级也是最高的
Cortex-M 处理有三个固定优先级和 256 个可编程的优先级，最多有 128 个抢占登记，实际的优先级数量由芯片厂商决定的。多数厂商都会精简设计，比如 STM32 就只选择了 4 位作为优先级，共只有 16 级优先级。如下图示：

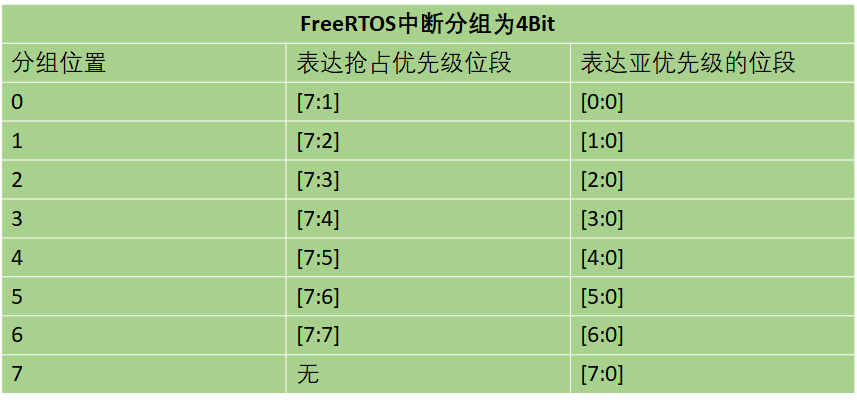

Cortex-M 处理器还把 256 个优先级按位分为高低两段：抢占优先级（分组优先级）和亚优先级（子优先级），通过 NVIC 中的 AIRCR 寄存器的 PRIGROUP（优先级分组）位段来配置分组。下图即为抢占优先级和亚优先级的表达，以及位数和 PRIGROUP 分组的关系：
上面提到 STM32 只使用了 4 位，因此 STM32 最多只有 5 组优先级分组设置。而移植 FreeRTOS 到 STM32 时，一般都是配置组 4，也就是 4 位优先级全都是抢占优先级了，没有亚优先级，因此就有 0~15 共 16 个优先级。

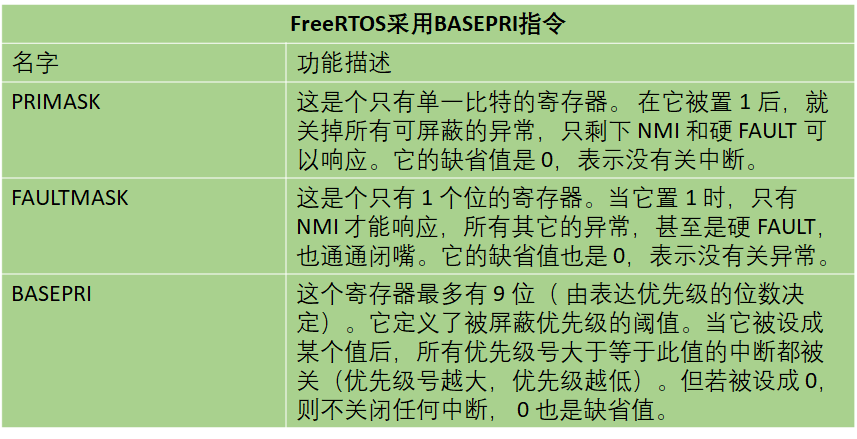

在 STM32 上移植 FreeRTOS 还需要重点关注 PRIMASK、FAULTMASK 和 BASEPRI 这三个寄存器，这三个寄存器的说明见下表。FreeRTOS 的开关中断是操作 BASEPRI 寄存器来实现的，它可以关闭低于某个阈值的中断，高于这个阈值的中断则不会被关闭
1.2 中断相关函数
- 关闭中断
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
/* 关闭中断 */
void taskDISABLE_INTERRUPTS(void)
//只能关掉优先级低于configMAX_SYSCALL_INTERRUPT_PRIORITY的中断
//此函数不允许嵌套
/* 源码分析 */
#define portDISABLE_INTERRUPTS() vPortRaiseBASEPRI()
static portFORCE_INLINE void vPortRaiseBASEPRI(void)
{ /*vPortRaiseBASEPRI()是向寄存器BASEPRI写入宏configMAX_SYSCALL_INTERRUPT_PRIORITY
**表示优先级低于configMAX_SYSCALL_INTERRUPT_PRIORITY的中断会被屏蔽*/
uint32_t ulNewBASEPRI = configMAX_SYSCALL_INTERRUPT_PRIORITY;
__asm
{
msr basepri, ulNewBASEPRI
dsb
isb
}
}
- 打开中断
1
2
3
4
5
6
7
8
9
10
11
12
/* 打开中断 */
void taskENABLE_INTERRUPTS (void)
//此函数不允许嵌套
/* 源码分析 */
#define portENABLE_INTERRUPTS() vPortSetBASEPRI( 0 )
static portFORCE_INLINE void vPortSetBASEPRI( uint32_t ulBASEPRI )
{ //vPortSetBASEPRI()是向BASEPRI寄存器写入一个值
__asm
{
msr basepri, ulBASEPRI
}
}
2. 临界段
2.1 临界段的定义

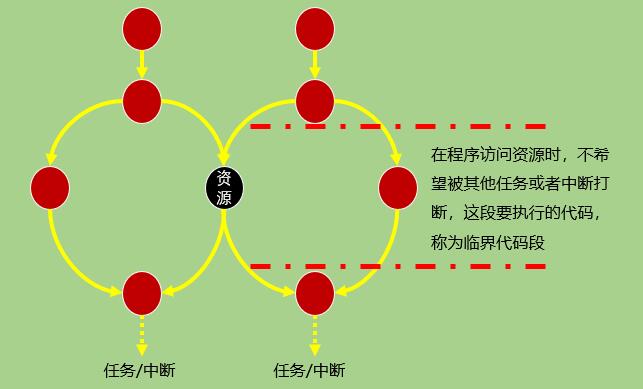

代码的临界段也称为临界区，是指那些必须完整运行，不能被打断的代码段，比如有的外设的初始化需要严格的时序，初始化过程中不能被打断。为确保临界段代码的执行不被中断，在进入临界段之前须关中断，而临界段代码执行完毕后，要立即打开中断
不想被打断访问的资源有哪些：
读取或者修改变量（全局变量）
调用公共函数的代码（不可重入函数）
使用硬件资源（外设）
对时序有精准要求的操作
用户不想被打断的代码
2.2 临界段相关函数
- 进入 / 退出临界段：任务级临界段代码保护
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
/*********** 进入临界段 ***********/
函数原型：void taskENTER_CRITICAL(void)
///
/* 源码分析 */
#define taskENTER_CRITICAL() portENTER_CRITICAL()
#define portENTER_CRITICAL() vPortEnterCritical()
void vPortEnterCritical( void )
{
portDISABLE_INTERRUPTS(); //关闭中断
uxCriticalNesting++; //记录临界段嵌套次数
if( uxCriticalNesting == 1 )
{
configASSERT((portNVIC_INT_CTRL_REG & portVECTACTIVE_MASK) == 0);
}
}
/*********** 退出临界段 ***********/
函数原型：void taskEXIT_CRITICAL(void)
///
/* 源码分析 */
#define taskEXIT_CRITICAL() portEXIT_CRITICAL()
#define portEXIT_CRITICAL() vPortExitCritical()
void vPortExitCritical( void )
{
configASSERT( uxCriticalNesting );
uxCriticalNesting--; //记录临界段嵌套次数
if( uxCriticalNesting == 0 )
{
portENABLE_INTERRUPTS(); //打开中断
}
}
- 进入 / 退出临界段：中断级临界段代码保护
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
/*********** 进入临界段 ***********/
函数原型：UBaseType_t taskENTER_CRITICAL_FROM_ISR(void)
返 回 值：返回上次中断屏蔽寄存器操作值
///
/* 源码分析 */
#define taskENTER_CRITICAL_FROM_ISR() portSET_INTERRUPT_MASK_FROM_ISR()
#define portSET_INTERRUPT_MASK_FROM_ISR() ulPortRaiseBASEPRI()
static portFORCE_INLINE uint32_t ulPortRaiseBASEPRI( void )
{
uint32_t ulReturn, ulNewBASEPRI = configMAX_SYSCALL_INTERRUPT_PRIORITY;
__asm
{
mrs ulReturn, basepri //读出BASEPRI的值，保存在ulReturn中
msr basepri, ulNewBASEPRI //将ulNewBASEPRI的值写入到BASEPRI寄存器中
dsb
isb
}
return ulReturn; //返回ulReturn，退出临界区代码保护时要使用
}
/*********** 退出临界段 ***********/
函数原型：void taskENTER_CRITICAL_FROM_ISR(UBaseType_t uxSavedInterruptStatus)
传 入 值：传入上次中断屏蔽寄存器操作值
///
/* 源码分析 */
#define taskEXIT_CRITICAL_FROM_ISR(x) portCLEAR_INTERRUPT_MASK_FROM_ISR(x)
#define portCLEAR_INTERRUPT_MASK_FROM_ISR(x) vPortSetBASEPRI(x)
static portFORCE_INLINE void vPortSetBASEPRI(uint32_t ulBASEPRI)
{
__asm
{
msr basepri, ulBASEPRI //将进入临界区时的返回值，传入BASEPRI寄存器
}
}
以上转载自博主“安迪西嵌入式”的FreeRTOS专栏，仅作学习记录，如有侵权，请联系删除。
